红星集团HCG旋回破碎机，大产能效率高，为用户提供智能化粗碎解决方案

作者：红星机器2024-06-06 15:17:01

红星的实力

来自于脚踏实地的积累

红星的自信

来自源源不断的创新

红星高品质矿山设备

离不开一代代

更贴合您生产需求的新品

全新HCG系列旋回破碎机，是红星机器在四十多年的破碎产品研发设计和数千条生产线的工程服务经验基础上，结合行业发展需求和世界先进的破碎机技术，针对目前全球市场上对大型设备的需求自主开发的新型高能旋回破碎机。

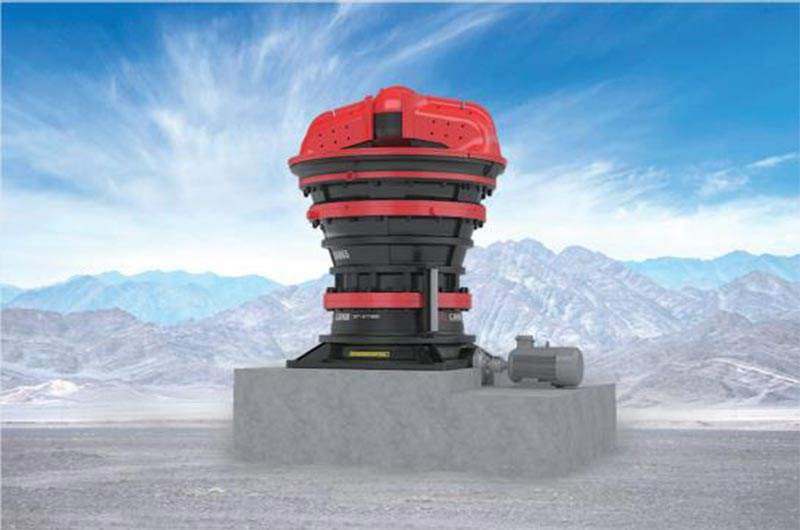

（红星集团·HCG旋回式破碎机）

HCG系列旋回破碎机集机械、液压、电气、自动化和智能控制等技术于一体，对标国际先进的旋回破碎机，是一款大产能、效率高及智能化的新型粗碎设备，与传统旋回破碎机相比，破碎效率高、使用成本低、维护调整方便，可以给用户提供更高能智能的超大产能粗碎解决方案。

一．HCG系列旋回破的优势性能

1.大产能低成本破碎

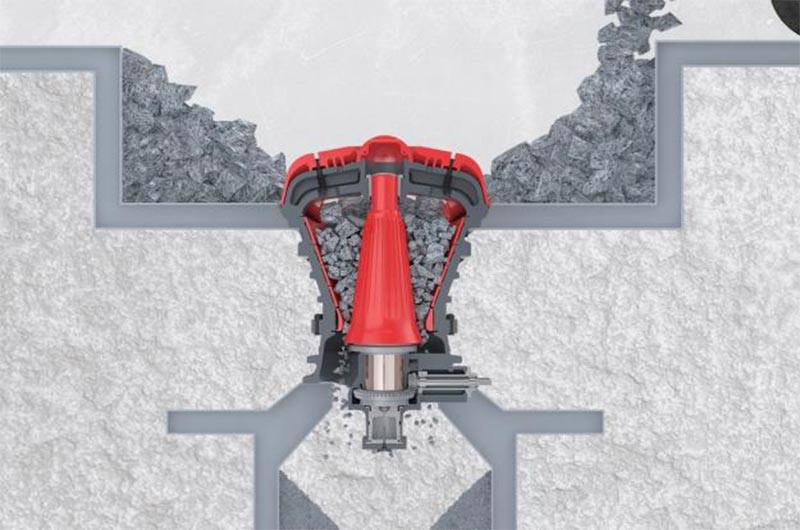

设备的产能关键是在于设备的腔型设计，HCG旋回破拥有精细的破碎腔设计，来确保更强生产能力、更大的进料粒度及更长的衬板寿命；采用了大倾角和长破碎面设计，配合优化设计的冲程和转速，使破碎机具有强大的破碎能力，可以用于各种粗碎破碎作业需求，适用于更大的进料需求，破碎性能更佳。

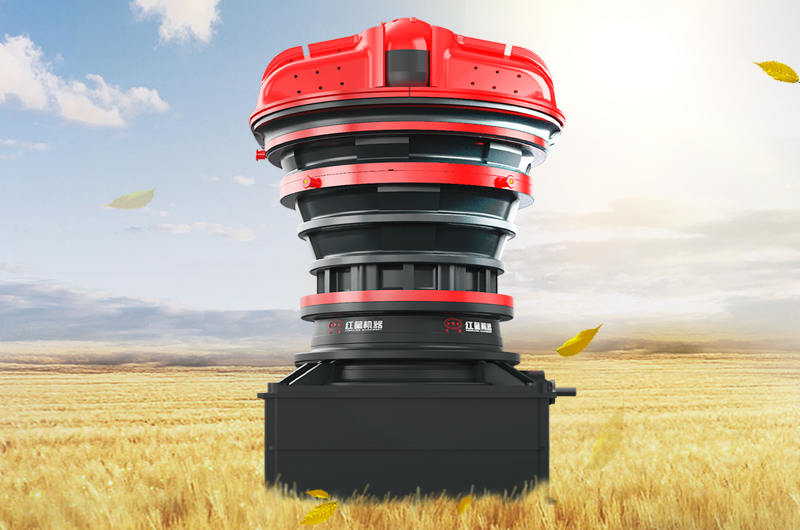

（红星旋回式破碎机）

通过简单地更换偏心衬套，就可以改变破碎机的处理能力，以满足不同的破碎工艺需求。

2.高效智能化控制系统

智能控制系统的加入有效地减少了设备过载的频次，确保设备能够实现更大的通过量和更低的故障率；对于细碎破碎机，它能自动适应给料的变化，可以实现衬板磨损自动补偿等多种功能模式。

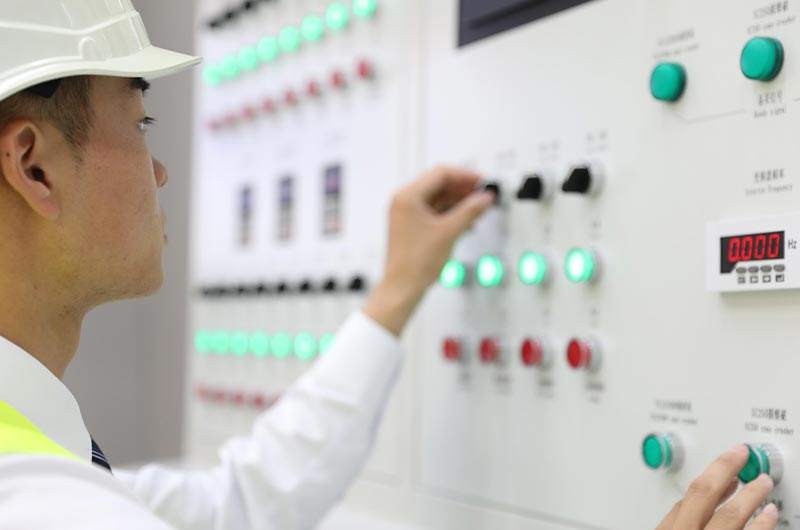

（智能控制系统）

它的自动校准功能可以实现一键操作，极大地减少了人工及时间的投入，降低了使用成本；智能控制系统的人机界面更加友好，可使操作员更快和更有效地排除故障。

3.远程监控及诊断系统

通过物联网技术，可以实时获取破碎机的运行状态，如负荷情况、衬板使用情况、故障频次等。分析这些数据，我们可以在设备还在正常工作的状态下，提前判断出可能发生的故障，可以提前对设备做相应的维护，因此可有效的减少设备停机所带来的损失，做到生产效率最大化。

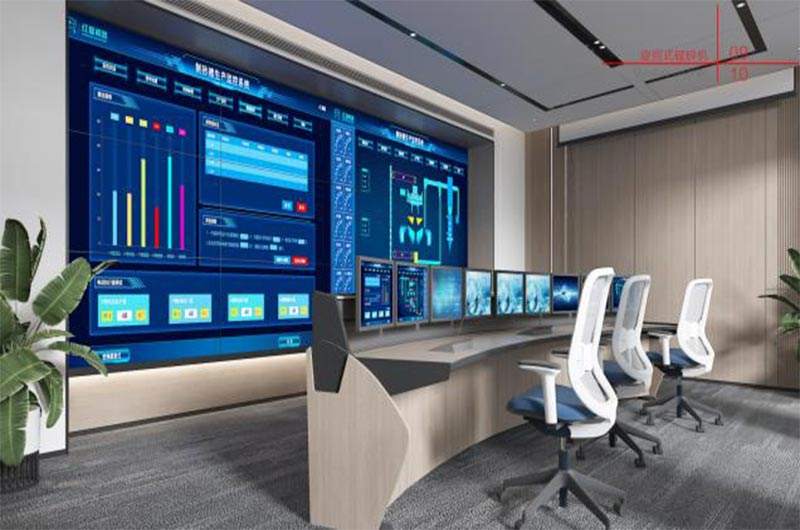

（远程监控系统）

4.更简单的操作维护

HCG旋回破作为超大型设备，在设计时特别注重维护保养的便捷性，配置自动润滑及液压系统。润滑系统可以根据生产状况自动润滑加热、冷却和循环等；配置自动主轴位置控制系统，可以通过液压系统控制主轴，方便调节排矿口大小，还可以补偿衬板磨损，控制产品粒度。

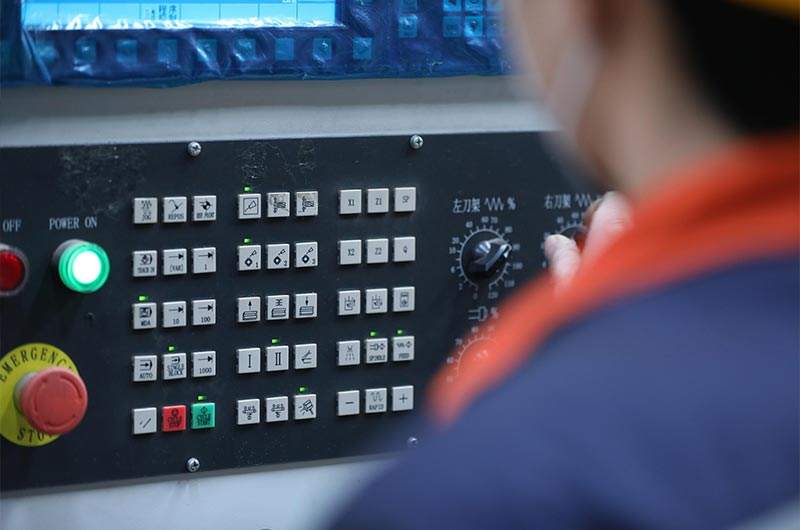

（操作维护）

通过外置齿轮调节装置可以方便地调节齿轮侧隙，上架体锥套和密封无需拆下机架横梁即可完成更换，当需要拆卸机架横梁时，使用液压横梁分离器方便操作维护过程中拆卸。

5.可连续高强度工作

HCG旋回破拥有超重型机架、大直径整体式的主轴和高精度铸造轴承，整机强度更高，使用寿命更长，确保可靠的连续高强度生产。

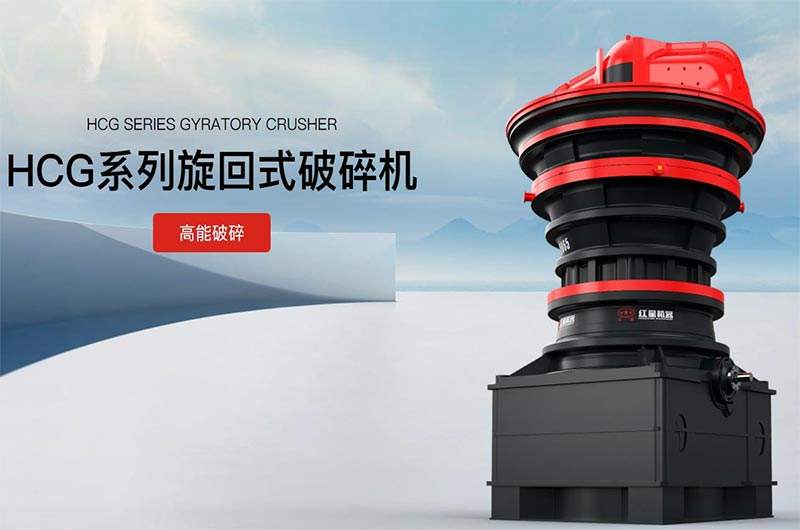

（红星机器·HCG旋回破碎机）

高强度超重型机架设计，可以适用于较为恶劣的生产工况，确保无故障运行，使用寿命更长；采用重型一体式主轴和动锥设计，主轴和动锥整体锻造，避免使用过程中动锥松动，减少停机时间；动锥锁紧螺纹位于可更换的主轴套上，主轴无螺纹无应力集中，强度更高。

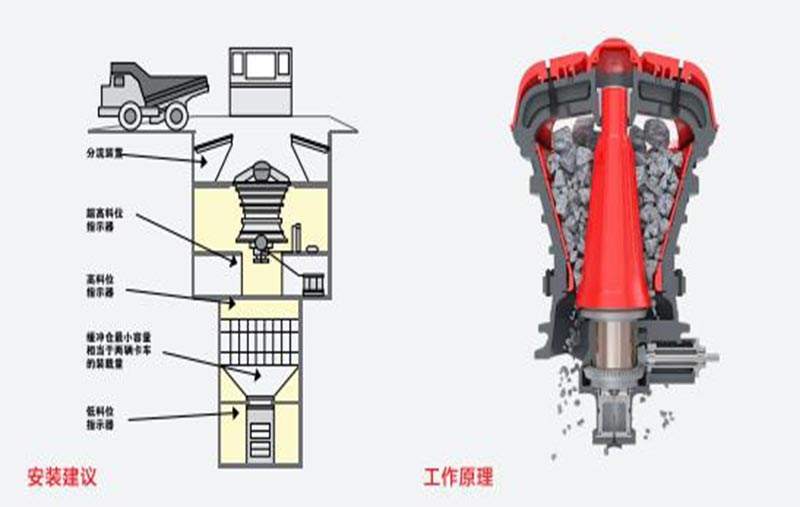

二、HCG系列旋回破的工作原理

旋回式破碎机主要由横梁部、上中下机架部、动锥部、偏心套部、传动部和液压缸部等组成。在设备工作时，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。可通过调节动锥底部的液压缸改变排矿口的大小，方便调整产品粒度；同时液压缸也提供过铁保护功能，当有不能破碎的物体进入破碎腔时，液压缸能自动使动锥下落释放物体，保护破碎腔。
